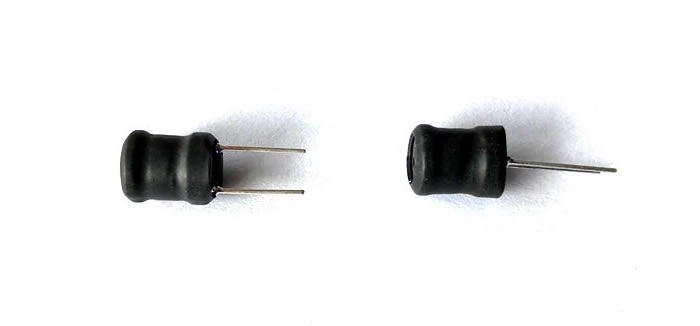

DR工字型电感线圈（滤波电感）
特点及应用范围：
具有体积小，输出电流大，扼流性能强，分布电容小等特点。广泛应用于安防系统、电子镇流器、收录机、不间断电源、EMC、滤波器、家用电器等。
产品序号及参数：
|
序号 |

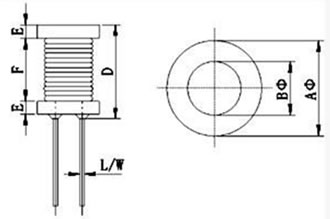

尺寸(mm) | |||||
|
A（Φ） |
B（Φ） |
D |
E |
F |
P(REF) | |
|
XC-DR2W 6×8.3(S) |
6±0.2 |
2.5±0.2 |
8.3±0.3 |
2.15±0.15 |
4±0.15 |
3 |
|
XC-DR2W 8×10 |
8±0.2 |
3.5±0.15 |
10±0.4 |
2.25±0.15 |
5.5±0.2 |
5 |
|
XC-DR2W 9×12 |
9±0.3 |
4±0.15 |
12±0.3 |
2.5±0.15 |
7±0.2 |
5 |
|
XC-DR2W 10×12 |
10±0.3 |
4±0.2 |
12±0.3 |
2.5±0.15 |
7±0.2 |
5 |
|
XC-DR2W 10×16 |
10.3±0.3 |
5±0.2 |
16±0.3 |
3±0.15 |
10±0.2 |
5 |
|
XC-DR2W 14×15 |
14±0.3 |
5.3±0.2 |
15±0.3 |
3±0.15 |
9±0.2 |
7.5 |
|
XC-DR2W 16×18 |
16±0.3 |
8±0.2 |
18±0.3 |
2.75±0.2 |
12.5±0.2 |
10 |
|
XC-DR2W 18×18 |
18±0.3 |
10±0.2 |
18±0.3 |
4±0.2 |
10±0.2 |
13 |
注：此系列器件可根据客户要求设计制作 上一个产品：ET型（滤波电感）
